直流無刷驅動器原理圖
來源：深圳市鑫海文科技有限公司|發布時間：2019-12-16 21:06

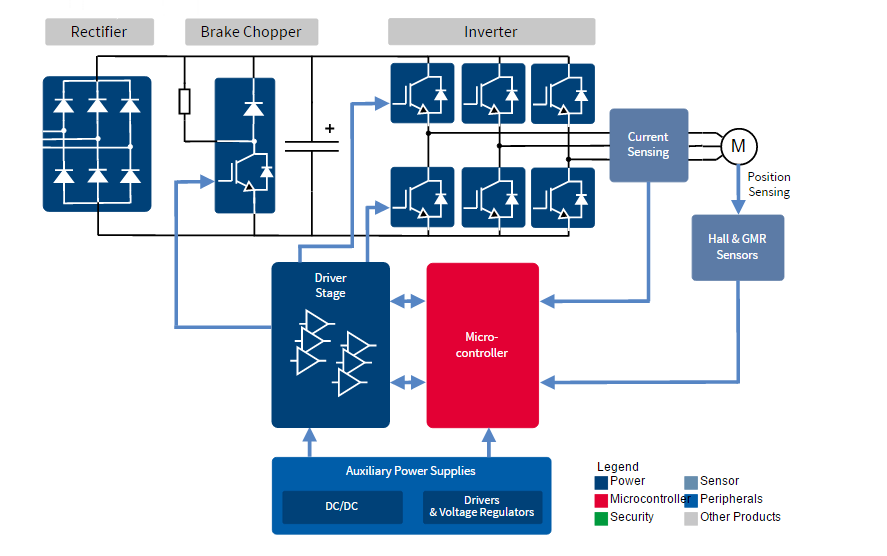

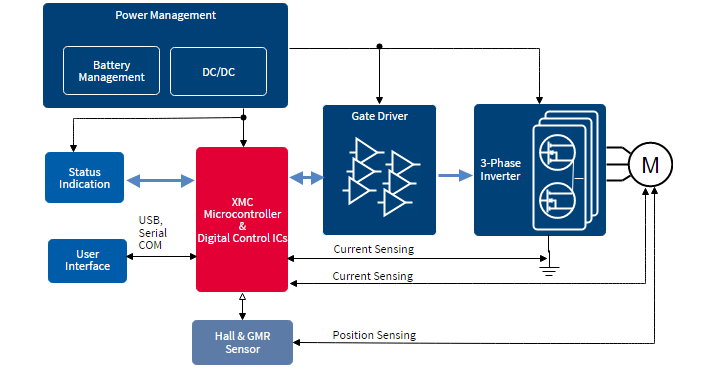

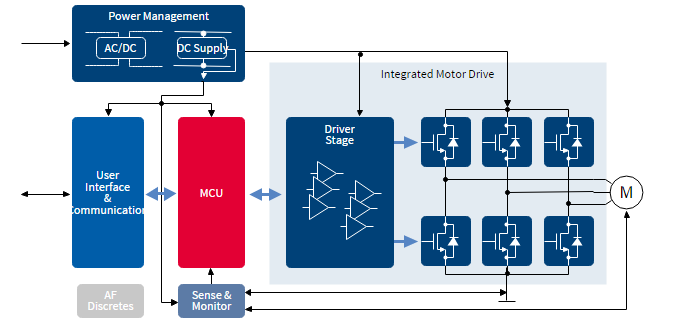

直流無刷驅動器應用非常廣泛，家用工業都有涉及。很多用戶對于直流無刷驅動器的原理及運行特點比較陌生，這篇文章主要介紹直流無刷驅動器原理圖。
無刷直流電機(Brushless Direct Current Motor, BLDCM)的誕生，克服了有刷直流電機的先天性缺陷，直流無刷驅動器逐漸取代了有刷驅動器，所以無刷直流電機既具有直流電機良好的調速性能等特點，又具有交流電機結構簡單、無換向火花、運行可靠和易于維護等優點。
無刷直機電機的驅動器驅動方式按不同類別可分多種驅動方式，它們各有特點。按驅動波形：方波驅動，這種驅動方式實現方便，易于實現電機無位置傳感器控制；正弦驅動，這種驅動方式可以改善電機運行效果，使輸出力矩均勻，但實現過程相對復雜。同時，這種方法又有SPWM 和 SVPWM(空間矢量PWM)兩種方式，SVPWM的效果好于SPWM。
無刷直流電機的定子是線圈繞組電樞，轉子是永磁體。如果只給電機通以固定的直流電流，則電機只能產生不變的磁場，電機不能轉動起來，只有實時檢測電機轉子的位置，再根據轉子的位置給電機的不同相通以對應的電流，使定子產生方向均勻變化的旋轉磁場，電機才可以跟著磁場轉動起來。
接線時的注意事項：通電前請確保電機的U、V、W及霍爾要和驅動器的U、V、W及霍爾對應連接，一旦出錯，可能對驅動器及電機造成不可恢復性損壞。
斷電1分鐘后才能進行底板檢查或更換保險管。
