    通過霍爾控制無刷驅動器方法及原理

    來源:深圳市鑫海文科技有限公司|發布時間:2019-09-05 19:49

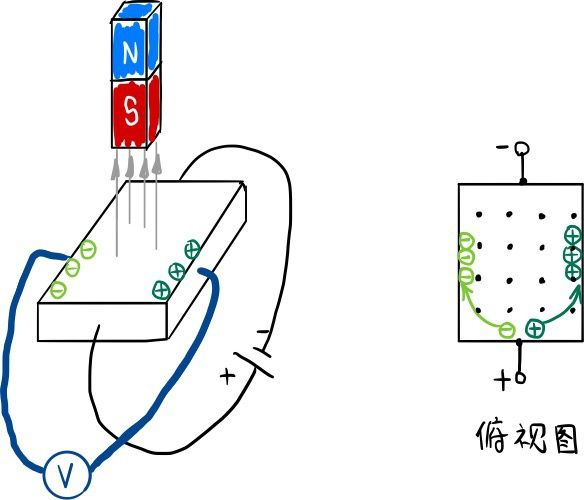

    無刷驅動器可由霍爾傳感器通過霍爾效應(Hall effect),能檢測出磁場強度的變化。根據高中物理所學的左手定則,在霍爾傳感器所在的回路中,磁場使帶電粒子的運動發生偏轉,帶電粒子“撞到”霍爾傳感器的兩邊,產生電位差。這時就可以用電壓計接到霍爾傳感器的兩邊,檢測出這種電壓變化,從而檢測出磁場強度的變化。原理如下圖所示。
    霍爾傳感器

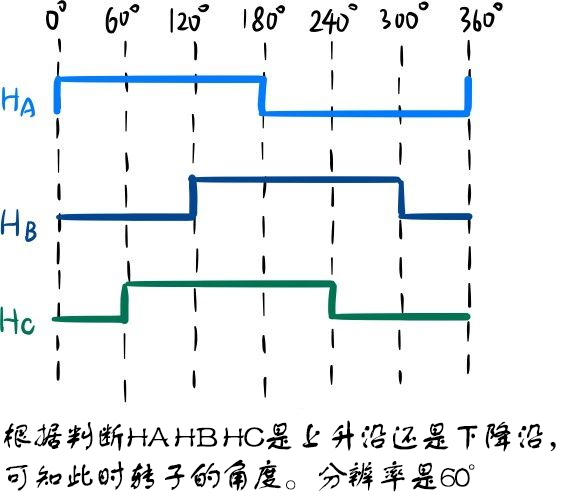

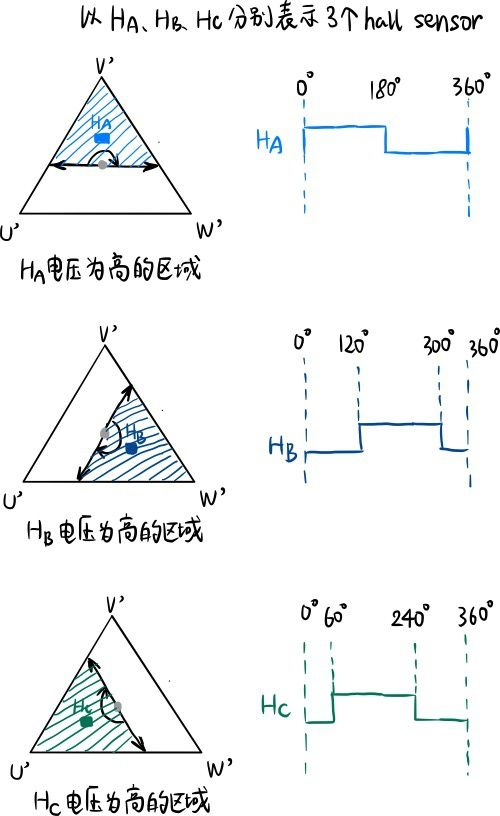

    霍爾傳感器怎樣得到轉子的位置?有了霍爾傳感器,就能知道知道轉子的位置了。根據HA,HB,HC是的上升沿,下降沿,可以知道轉子所處位置的角度。比如,若HA是下降沿,我們能夠知道轉子處于180度~240度(電氣角度)之間。使用3個霍爾傳感器時,分辨率是60度的電氣角度。在本答案中舉例用電機中,電氣角度等于機械角度。根據永磁體轉子的磁極對數不同,電氣角度和機械角度的比例也會不同。
    霍爾控制無刷驅動器

    無刷驅動器
    無刷直流電機的工作原理本質上與有刷電機類似,有刷直流電機采用機械的電刷和換向器對繞組中的電流進行換向。而無刷電機采用電子方式對繞組電流換向。

    直流電機中轉矩是通過永磁體磁場和繞組中的電流相互作用產生的,在有刷電機中,換向器通過切換電樞繞組實現電樞電流的換向與合適的磁場。而無刷直流電機中,霍爾位置傳感器探測轉子旋轉磁場的位置,通過邏輯與驅動電路,給相應的繞組激勵。

    旋轉的永磁體轉過雙極型數字霍爾傳感器時,會使雙極型數字霍爾傳感器狀態發生改變。如上圖中8極磁體無刷直流電機中,每兩個南極之間相隔90度,霍爾傳感器相隔120度放置,此時霍爾傳感器之間電角度相隔30度。南極靠近時,雙極型數字霍爾傳感器轉換工作狀態,當第一個數字霍爾傳感器在0度電角度轉為工作狀態時,第二個數字霍爾傳感器在30度電角度時工作,第三個數字霍爾傳感器在60度電解時工作。
    當北極經過雙極數字型霍爾傳感器時,數字霍爾傳感器會轉為釋放狀態,旋轉的8極磁體的每個北極與相鄰的南極之間為45度,因此,數字霍爾傳感器在磁體轉過45度后,會由工作狀態轉為釋放狀態。如圖2為數字霍爾傳感器控制的輸出電平狀態。
