無刷電機驅動器工作原理圖

來源：深圳市鑫海文科技有限公司|發布時間：2019-06-18 19:19

無刷電機驅動器雖然用途非常廣泛，但是大多數用戶對于其工作原理不是很了解，而且文字描述聽起來也會很繞。所以今天就和大家用圖片為大家介紹無刷電機驅動器原理。

無刷電機驅動器的定子是線圈繞組電樞，轉子是永磁體。如果只給電機通以固定的直流電流，則電機只能產生不變的磁場，電機不能轉動起來，只有實時檢測電機轉子的位置，再根據轉子的位置給電機的不同相通以對應的電流，使定子產生方向均勻變化的旋轉磁場，電機才可以跟著磁場轉動起來。

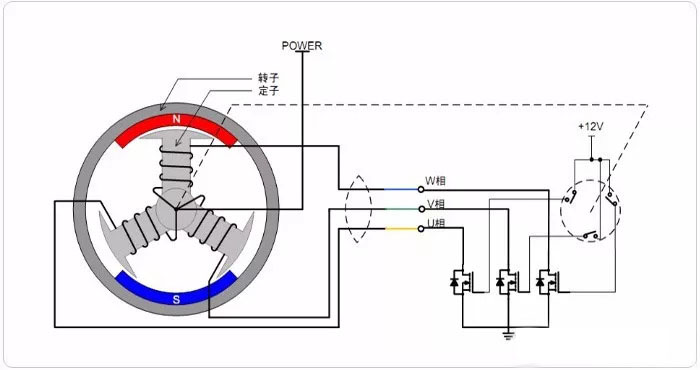

如圖1所示為無刷電機驅動器的轉動原理示意圖，為了方便描述，電機定子的線圈中心抽頭接電機電源POWER，各相的端點接功率管，位置傳感器導通時使功率管的G極接12V，功率管導通，對應的相線圈被通電。由于三個位置傳感器隨著轉子的轉動，會依次導通，使得對應的相線圈也依次通電，從而定子產生的磁場方向也不斷地變化，電機轉子也跟著轉動起來，這就是無刷電機驅動器的基本轉動原理——檢測轉子的位置，依次給各相通電，使定子產生的磁場的方向連續均勻地變化。
