無刷直流電機功率計算公式及方法
來源：深圳市鑫海文科技有限公司|發布時間：2020-01-03 17:55
無刷直流電機在選型時，參數是最重要的選型因素之一。特別是一些特殊需求的無刷電機來說，功率會關乎到整個產品的運行。但是大多數用戶對于無刷電機功率的計算方法及計算公式都不了解，也不清楚需要用多大功率的無刷直流電機。對此，鑫海文公司為大家整理了無刷直流電機的功率計算公式及方法。
關于無刷電機的功率計算，是有公式可循的，不管是無刷電機還是其它類型的電機，凡是電機，都必須會涉及到的參數有功率，轉速，扭矩，配上減速器的話就還需要考慮減速比。由電機功率，扭矩，轉速這些參數值，可以按公式來計算其中所需要的參數，如功率*9.8NM/轉速=扭矩，反之，扭矩*轉速/9.8=電機功率。
根據功率計算：
知道無刷電機電流的值，功率是有一個公式的，P（功率）=U（電壓）*I（電流）；
知道無刷電機力矩的值，P（功率）=RPM（轉速）*力拒/9.55；
舉個例子，客戶想選擇一款120W的電機，其他還不知道，首先確認客戶轉速，然后確認客戶負載需要多大扭力電機，然后選擇的尺寸客戶是否能接受。如確認轉速3000RPM、扭力只要0.3NM，按照這個參數算，W=RPM*NM/9.55=90。可以確認客戶最大用到90W，我們選擇100W應該可以了。但如果了解客戶應用環境惡略或連續運行時間較長可以選擇125W余量稍放大更安全。

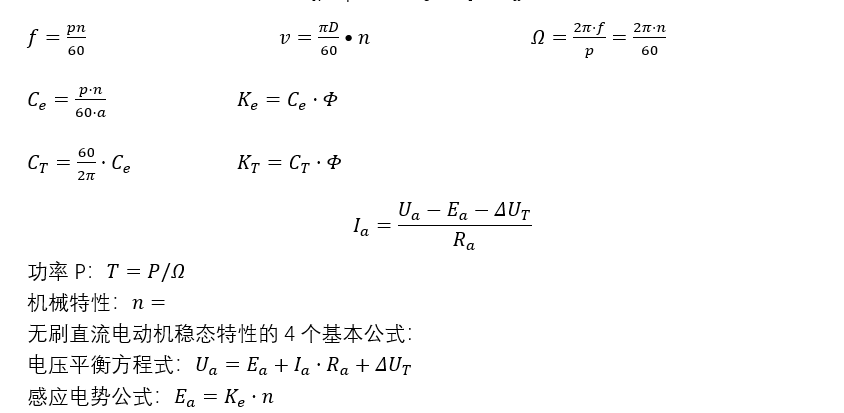

電機轉速n（r/min）； 電樞表面線速度v（m/s）；
電樞表面圓周速度（rad/s）； 電樞直徑D（m）；
電機的極對數P； 頻率f(Hz)；
每極總磁通（Wb）； a：電樞繞組并聯支路對數
電樞繞組每相有效匝數WA； ：電壓損耗（開關管損耗等）
電勢系數：是當電動機單位轉速時在電樞繞組中所產生的感應電勢平均值。
轉矩系數：(N.m/A)是當電動機電樞繞組中通入單位電流時電動機所產生的平均電磁轉矩值。
額定功率：指電動機在額定運行時，其軸上輸出的機械功率（W）。
額定電壓：是指在額定運行情況下，直流電動機的勵磁繞組和電樞繞組應加的電壓值，（V）。
額定電流：是指電動機在額定電壓下，負載達到額定功率時的電樞電流和勵磁電流值，（A）。
額定轉速：是指電動機在額定電壓和額定功率時每分鐘的轉數，單位r/min.
額定轉矩：是指額定電壓和額定功率時的輸出轉矩，單位N.m。
電機成品的已知量：額定轉速Nn、P、a、Ke、Kt、Ra
弄懂了無刷電機相關的參數值就不會覺得無刷電機復雜啦，不論是功率還是產品的選擇，其實一開始有所了解的話，對于后期的選型和方案設計開發都會比較幫助。
