無刷電機控制器MOS管是什么？MOSFET晶體管工作原理
來源：深圳市鑫海文科技有限公司|發布時間：2019-03-29 19:51
MOS管是無刷電機控制器中最常見到的晶體管，其全稱為MOSFET晶體管，是一種半導體器件。今天就和大家介紹一下無刷電機控制器中的mos管是什么？
無刷電機控制器中的MOS管是什么？

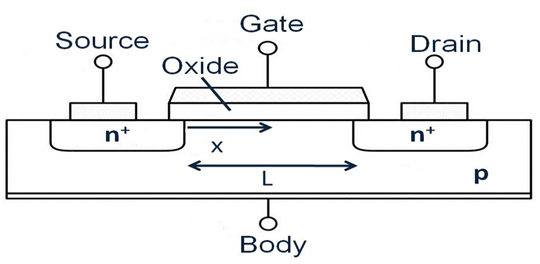

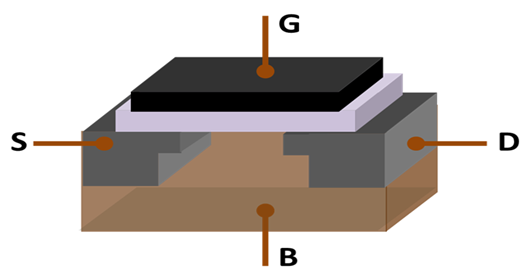

MOS管全稱MOSFET晶體管（金屬氧化物半導體場效應晶體管）晶體管是一種半導體器件，廣泛用于切換和放大電子器件中的電子信號。MOSFET晶體管是集成電路的核心，由于尺寸非常小，因此可以在單個芯片中進行設計和制造。MOSFET晶體管是具有源極（S），柵極（G），漏極（D）和主體（B）端子的四端子器件。MOSFET晶體管的主體經常連接到源極端子，因此使其成為像場效應晶體管那樣的三端器件。MOSFET晶體管是最常見的晶體管，可用于模擬和數字電路。
MOSFET晶體管通過電子方式改變電荷載流子沿其流動的通道寬度（電子或空穴）。電荷載流子在源極進入通道并通過漏極離開。通道的寬度由電極上的電壓控制，稱為柵極，位于源極和漏極之間。它與極薄的金屬氧化物層附近的通道絕緣。器件中的MOS容量是主要部分。

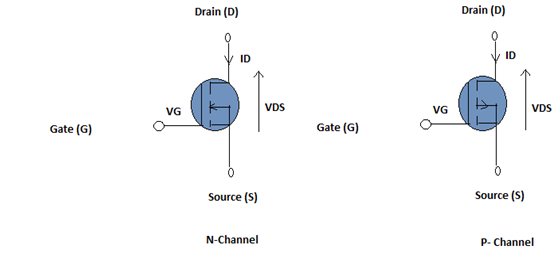

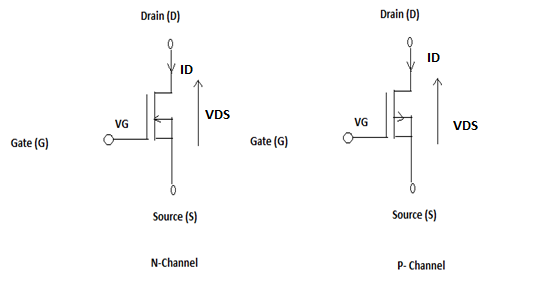

MOS管工作模式：
耗盡模式
當柵極上沒有電壓時，通道顯示其最大電導。由于柵極上的電壓為正或負，溝道電導率降低。
例如
增強模式：
當柵極上沒有電壓時，器件不導通。柵極上的電壓越多，器件的導通性越好。

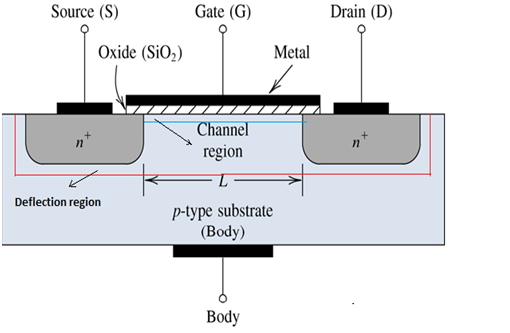

MOSFET晶體管的工作原理：
MOSFET晶體管的目標是能夠控制源極和漏極之間的電壓和電流。它幾乎可以作為一個開關。MOSFET晶體管的工作取決于MOS電容器。MOS電容是MOSFET晶體管的主要部分。位于下方氧化層的半導體表面位于源極和漏極端子之間。通過分別施加正或負柵極電壓，它可以從p型反轉為n型。當我們施加正柵極電壓時，存在于氧化物層下方的具有排斥力的孔和孔被向下推動。耗盡區域由與受體原子相關的束縛負電荷組成。形成電子到達通道。正電壓還吸引電子從n +源極和漏極區域進入溝道。現在，如果在漏極和源極之間施加電壓，則電流在源極和漏極之間自由流動，柵極電壓控制溝道中的電子。如果我們施加負電壓，則代替正電壓，將在氧化物層下方形成空穴溝道。
