軍工伺服轉臺驅動器方案案例
來源：深圳市鑫海文科技有限公司|發布時間：2019-07-12 21:26
項目名稱：伺服轉臺 應用領域：轉臺
地區：保密 合作業務：伺服驅動器
上線時間：2018年10月15日 設備型號：JGZT20181015032
背景需求
行業概述：
隨著國內軍事力量的崛起，在軍品方面越來越多的產品會國產化，雖然很多高端零配件前期都是采購國外的，但是國內的研發力量起來以后，這些都將被逐漸替代。
因?yàn)檐姽て返囊蟾撸瑧?yīng)用場合會比較極端，所以對于產品的品質要求也是比一般的要求高，同時因?yàn)閼?yīng)用的終端設備形態各異，這就導致了需要進行方案定制化，對于伺服產品來說，定制化是一個很麻煩的工作，需要花費較大的人力物力。目前國內專業從事國產伺服同時進行定制化開發的公司鳳毛麟角，而且熟悉軍工領域要求的就更要少之又少，這導致了很多軍品需求得不到充分的滿足，這也是我們做這個領域的動力和價值所在。
規格參數
規格參數：
|
機 型 |

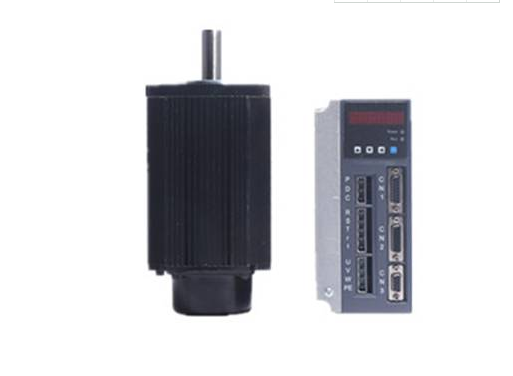

伺服驅動器 CNP-BLDC 1806
|
電
源 |
相數/電壓 |
三相/90V~180VDC |
|
連續輸出電流 |
6A |
|
冷卻方式 |
自然冷卻 |
|
編碼器分辨率/反饋分辨率 |
2500PPR/10000PPR |
|
主回路控制方式 |
SVPWM控制 |
|
操控模式 |
手動/自動 |
|
動態剎車 |
內建 |
位
置
控
制
模
式 |
最大輸入脈沖頻率 |
差動傳輸方式：500Kpps,開集極傳輸方式：200Kpps |
|
脈沖指令模式 |
脈沖+方向：A相+B相；CCW脈沖+CW脈沖 |
|
指令控制方式 |
外部脈沖控制/內部寄存器控制 |
|
指令平滑方式 |
低通及P曲線平滑濾波 |
|
電子齒輪比 |
電子齒輪N/M倍
N:1~32767/ M: 1:32767(1/50<N / M<200) |
|
轉矩限制 |
參數設定方式 |
|
前饋補償 |
參數設定方式 |
速
度
控
制
模
式 |
模擬指令
輸入 |
電壓范圍 |
0~±10Vdc |
|
輸入阻抗 |
10KΩ |
|
時間常數 |
2.2us |
|
速度控制范圍 |
1比5000 |
|
指令控制方式 |
外部模擬指令控制/內部寄存器控制 |
|
指令平滑方式 |
低通及P曲線平滑濾波 |
|
轉矩限制 |
參數設定方式或模擬輸入 |
|
頻寬 |
最大450Hz |
|
速度校準率 |
外部負載額定變動（0~100%）最大0.01% |
|
電源±10%變動最大0.01% |
研發歷程
軍工產品比較繁瑣的就是調試，因?yàn)榛旧隙际嵌ㄖ苹a(chǎn)品，所以調試的過程比較麻煩，所有的硬件和軟件都是需要根據客戶的情況重新設計，同時還必須配合一些其他的產品或者應用進行聯合調試，這對于方案商來說需要比較強的服務能力。
經過幾年時間的經驗積累，我們已經逐步適應了軍工產品的開發和調試，面對客戶的一些需求也可以很快的做出配合，逐漸取得了一些客戶的認可，產品也開始慢慢面向市場。
希望未來軍工領域的產品越來越多可以國產化，這樣我們的核心工業才可以逐步發展?fàn)顟B(tài)。
效果反饋
軍工產品的要求高就需要我們?cè)谇捌谠O(shè)計的時候要有更高更嚴格的要求，同時生產工藝也要做好充分的準備。
我們做的幾款案子都經過了客戶嚴謹而漫長的測試，經過一兩年甚至更長時間的驗證逐步開始批量使用，使用的效果也得到了客戶的認可，并且在后續給我們提供了更多的項目合作。
鑫海文長期致力于無刷電機的研發，無刷控制器方案的研發生產。鑫海文擁有豐富開發應用經驗的專業研發技術團隊。選擇鑫海文，個性化定制專業解決方案。
