無刷電機

數控機床無刷電機方案

來源：深圳市鑫海文科技有限公司|發布時間：2019-10-08 19:09

方案背景：
數控機床在工業制造領域應用非常廣泛，不論是小型的機械配件，還是大型的機械設備基本都是通過數控機床來開發的。但是數控機床行業競爭激烈，在行業競爭下數控機床的驅動穩定性及動力等因素都成為廠家所著重改善的因素。鑫海文公司針對數控機床行業領域特點及使用場景研發設計了一系列數控機無刷電機方案。

伺服系統數控機電機方案特點:

1. 可允許輸出最大脈沖頻率2MHZ，可以輸入多種指令脈沖；

2. 可匹配17bit絕對編碼器，確保高精密運行；

3. 豐富的智能控制系統，電子齒輪4檔選擇，前饋補償，赤隙補償，提高加工精度；

4. 支持RS-485 ModBUS,CANopen,EtherCAT等工業現場總線。

伺服系統數控機電機方案參數：

1、動力插座

接插件	YD28J4Z(插針)
編號	1	2	3	4
定義	PE	U	V	W
顏色	黃綠	紅	藍	黑
特殊要求	配送--彎角型航空插頭 YDB28K4TS(插孔)
制動器型號	無

2、編碼器插座

接插件

19M-15H（插針）

編號

定義

A+

B+

Z+

A-

B-

Z-

U+

V+

W+

U-

V-

W-

顏色

屏
蔽

紅

黑

綠

灰

黃

綠
白

灰
白

黃
白

棕

藍

橙

棕
白

藍
白

橙
白

特殊要求

配送--彎角型航空插頭 19M-15D（插孔）

編碼器型號

ZKD-56Q-250BM/5P-G05L-C-0.145M

編碼器角度

330°

3、電機性能參數

額定參數	額定功率（W）	4200	額定電壓（V）	DC 300
	額定轉速(RPM)	4000	最高轉速(RPM)	4200
	額定電流(A)	15.6±％10	峰值電流(A)	46.8±％10
	額定扭矩(N.m)	10	峰值扭矩(N.m)	30
基本參數	線電阻(Ω)	0.24±％10	線電感(mH)	0.74±％5
	線反電勢(V/krpm)	38.9±％10	力矩系數(N.m/A)	0.643
	轉子慣量(Kg.m2×10-4)	24.3	反饋元件	增量式 2500 線

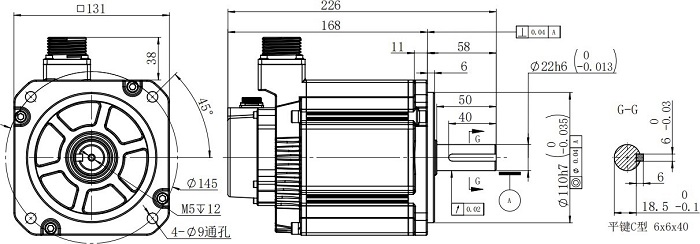

4、電機機械尺寸

未注技術要求按以下執行

1. 未注尺寸公差按 GB1804-m;

2. 未注形位公差按 GB1184-k;

可根據需求定制開發
