直流無刷氣泵驅動器解決方案

來源：深圳市鑫海文科技有限公司|發布時間：2019-02-27 20:54


無刷氣泵驅動器是我司無刷驅動器中的一個類型，它具有長壽命和高效率的特點。我司可以為客戶定制最合適的無刷氣泵驅動器。深得各個氣泵商家的喜歡。

方案概述

鑫海文直流無刷氣泵驅動器使用于功率300W及以下低壓三相直流無刷電機。本產品設計采用先進的DSP控制技術，具有高精度、低噪聲、低震動等特性。
MCU采用SMBL2405A1芯片，電路為高壓電流，低導的場效應管做功率輸出，支持電位器調速，PWM占空比調速。具備PID電流及速度閉環控制，過壓，欠壓，過溫等多重保護功能。
方案特色
無刷水泵更安全更節能
1.        長壽命真空泵，無油真空泵，甚至堵塞都屬正常工作，不會損壞泵。
2.        可抽氣打氣兩用。抽、排氣端都可帶大負載(即阻力很大)
　　3.可耐高溫(0-100℃)，中壓力，中流量，僅重330克，體積小(約香煙盒大小)；壽命極長。

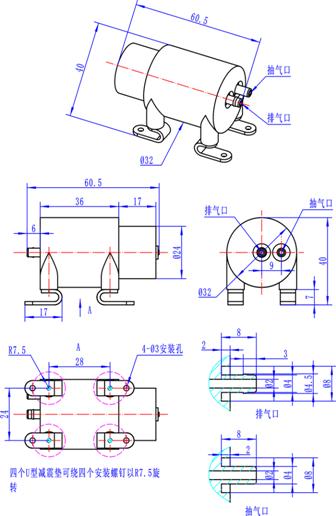

方案架構/系統流程

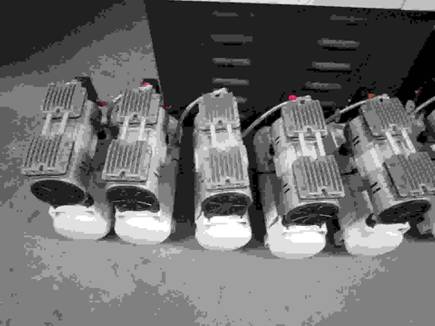

方案實例
有刷氣泵由于有碳刷的存在，需要經常清理電機內部的雜物，而且壽命較短。而我司的無刷氣泵方案：壽命長，壽命往往接近上萬小時(滿負荷下)；特別適合晝夜不停連續運轉或者頻繁起停場合，比如做長期在線采樣(24小時晝夜運轉)；上百萬次頻繁起停等；可用外部PLC電路“調速”(即用輸入信號的“占空比”調電機轉速(PWM調速)從而調流量等)、泵可對外輸出方波信號(FG反饋)，甚至可實現恒壓、恒流、恒速等高級應用。
